7 Ocak 2015 Çarşamba

DHT11 ile NEM & SICAKLIK ÖLÇÜMÜ

Merhabalar..



Bu sefer sizlere kısaca protonda DHT11 sensörü ile yaptığım çalışmayı paylaşıyorum.Aslında sensörü havalandırma otomasyonunun içerisinde kullandığım için size sadece çalışmasını ve nasıl kullanıldığında bahsedeceğim.






Sensörün kullanımına geçmeden önce ilk olarak sensörün kullanımı esnasında size yardımcı olabilecek olan ayak yapısının gösterildiği örnek resmi paylaşmak istiyorum.Yandaki resimde gösterildiği gibi 1-vcc 2-data 3-nc (bağlantısı yok )   4- gnd olacak şekilde bağlantılarının yapılması gerekiyor.

Tabi bu bağlantıları yaparken 2 nolu data ucuna pull-up 2k2 direnç atmayı unutmayınız yoksa sensörden okuma yapamazsınız.



Resimde de görüldüğü üzere sensörü kullanabilmek için  sensöre belirli zaman aralıklarında pulsler göndererek ölçüm yap komutu veriyor ve ardından sensörün buna cevap verip vermediğinin kontorlünü mikro işlemci tarafından yapıyoruz.Şayet 80ms sornasında sensörden bir cevap gelirse peşi sıra sensörün gönderdiği diğer nem ve sıcaklık bilgilerini tek tek alıp byte'a yerleştiriyoruz.Sonrası bunu program içerisinde değerlendirmeye kalıyor.



Ekranda görüldüğü üzere sensörden okunan bilgi ısı ve nem olarak ayrı ayrı yansıtılmaktadır.

NOT: Devrede istenilen pic'i kullanabilirsiniz.Bu uygulayıcıya kaldığı için program satırlarında bu kısımları vermedim.Sensörün az çok çalışma mantığını anlatabildiysem kaldı ki sensör ile ilgili datasheet bilgilerini okuduğunuzda en azından kafanızda herşey pekişecektir diye umuyor ve iyi çalışmalar diliyorum.








26 Aralık 2014 Cuma

DS18B20 SICAKLIK ÖLÇÜMÜ VE FAN KONTROLÜ

Merhabalar..

Bu kez netten öğrenci bir arkadaş için alel acele yaptığım ( ödev amaçlı ) uygulamayı sizler ile paylaşıyorum.Uygulamamız basit bir DS18B20 sıcaklık sensörü ile program içerisine belirlenen ısı değerlerinde led yakan ve yine belirlenen bir ısı değerini aştığında fanı devreye sokarak tekrar belirlenen ısıya kadar ortamın ısısını düşürmek amaçlı tasarlanmış bir devredir.


Şemadan da görüldüğü üzere devremizde DS18B20 - LCD - 16F877A - BUZZER - LEDLER ve RÖLE kullanılmıştır.

Amaç yukarıda da özetlendiği üzere Sensörden okunana ham sıcaklık bilgisinin dereceye çevrilerek belirlenen sıcaklık değerlerinin arasında kontrol işleminin yapılmasıdır.

Bu işlemi yaparken ekranda mevcut okunan sıcaklığı 1sn aralıklar ile güncelleyip set edilen değerler ile karşılaştırıyoruz.Şayet belirlenen sıcaklık değerinin altında veyahutta üzerinde ise ölçülen sıcaklık değerine göre ledlerin durumunu değiştiriyoruz.Yani bir nevi kontrol işlemini yapıyoruz.

Bunun yanında arkaşımızın isteği üzerine program içerisinde 3 adet değer verildiği ve bu değerlerde ledlerin yanmasının yanında LCD ekranda "ideal değer" kritik değer" "ısı değeri aşıldı " gibi kullanıcıyı bilgilendiren görsellerde eklenmiştir.

4. aşama olarak ısı en yüksek belirlenen kritik seviyeninde üzerine çıkarsa fanı devreye sokarak ısının tekrardan "ideal değer" ile ilgili olarak verilen sıcaklık değerleri arasına indiğinde fanı durduruyor ve program bu şekilde bir akışta devam ediyor.Böylece ortam sıkcaklığı verilen değerler arasında stabil tutulmaya çalışılıyor.

NOT: Yapılan uygulama ticari amaçlı olmadığı gibi ticari amaçlı sahada çalışabilmesi için bazı eklentiler yapılması gerekiyor.Bu yüzden direkt kopyala yapıştır usulü ile devreden yapıp sahada denemeler yaparsanız sorunlar yaşayabilirsiniz.Tasarım öğrenci projesi amacında ve DS18B20 entegresinin kullanımını açıklamak olduğu için sahada çalışacak donanıma sahip değildir.

Kod kısmında ise kısaca protonda devamlı kullandığım ve net ölçüm yaptığım kısmı paylaşmam yeterli olacaktır sanırım.Gerisi sizin ne yapmak istediğinizle birlikte bilgi ve tecrübenize kalıyor..


Devreye sensör bağlamazsanız ekranda "0" değerini göreceksiniz.Ve ilk değer ölçümden önce bu alt programa 2-3 kez dallanıp okuma yaparsanız ilk okumada çıkan +85 derece sıkıntısı ortadan kalkıyor.

Bunun dışında devre için pcb çizmedim.Arkadaş kendisi board üzerine devresini kuracağı için gerek duymadım.Uygulamayı yapmak isteyenler olursa pcb konusunda yardımcı olabilirim..

İyi çalışmalar.



10 Aralık 2014 Çarşamba

MT8870 DTFM İLE KONTROL KARTI UYGULAMASI....

Merhabalar..!

Bu sefer MT8870 kod çözücü entegresi ile yapılmış olan DTMF ile kontrol kartı ve sonrasındaki cep telefonu üzerinden röle kontrol kartının yapımından bahsedeceğim..

DTMF kodlaması ile ilgili olarak kısaca alıntı yaparsak :

DTMF kodlama sisteminde temel olarak dört adet iki çift ton kulanılır.
Bu iki ton kombinasyonu ile 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, #, *, A, B, C, D rakam
ve sembolleri ifade edilir.


1209 Hz1336 Hz1477 Hz1633 Hz
697 Hz123A
770 Hz456B
852 Hz789C
941 Hz*0#D

Yukarıdaki DTMF Kod kombinasyon tablosundan görüleceği gibi dört adet
frekans satır için, dört adet freakansta kolon için tahsis edilmiştir.
Tablonun ortasındaki rakam ve semboller karşılarında bulunan satır ve
sütundaki frekans çiftiyle ifade edilirler. Bir örnek vermek gerekirse
4 rakamını 770 Hz ve 1209 Hz lik ton çiftiyle ifade ederiz. Bu ton çiftleri
16 adet ton kombinasyonuna olanak tanır. Bu tonlardan sıra için adanmış
olanlar 1 kHz 'in altında, kolon için tahsis edilmiş olanlar ise 1 kHz ile 2 kHz
arasındadır. Bu frekansların bu sınırlar dahilinde olmasının sebebi telefon ve
telsiz sistemlerinde band geçiren filtreler kullanılır ve bu filtreler
300 Hz ' 3000 Hz arasındaki konuşma aralığı dediğimiz aralıktaki frekansları
geçirirler. DTMF tonlarıda bozulma ve kesintilere uğramaması için bu frekans
sınırları içinde kalacak şekilde tasarlanmışlardır.

Buraya kadar tamamsak birazda MT8870 kod çözücü entegresinin çalışmasına biraz değinmek istiyorum:
Entegrenin resimde de görüldüğü gibi TON girişine DTFM sinyali uygulandıktan sonra gelen sinyalin binary karşılığı çıkışa aktarılır ve ardından STD ucu aktif edilir.
Biz mikro işlemci kullanırken dtmf kodunun geldiğini yani çözülüp çıkışa aktarıldığını devamlı bu STD ucunun bağlı olduğu pinin değişimine bakarak anlıyoruz.
Yani STD ucu şayet "1" olursa entegrenin girişindeki dtmf kodunun çözülüp çıkışa binary olarak verildiği manasına gelir.Daha sonra ise D0-D3 uçlarının durumlarını pic ile okuyarak bu pinlerin durumlarının karşılığını aşağıdaki tablodan çevirerek hangi tuşa basıldığını anlayabiliyoruz.


Tabloda verildiği gibi digit kısımdan baktığımızda şayet DTMF üretici kısmında "1" tuşuna basılmış ise kod MT8870 tarafından çözüldükten sonra çıkışa sadece Q1 = 1 olacaktır bunun karşılığı 1 nolu tuşa basılmış demektir.

Şayet 6 nolu tuşa basılmış ise Q3 ve Q2 çıkışları "1" olacaktır.

Entegrenin çalışması görüldüğü gibi çok kolay ve basit.Gerisi pic ile yapılan kontrol kartının yazılım tarafına kalıyor.


                          Olayı daha iyi pekiştirmek için ufak bir video faydalı olacaktır.:




 PİCLİ KONTROL KISMINA GELECEK OLURSAK:

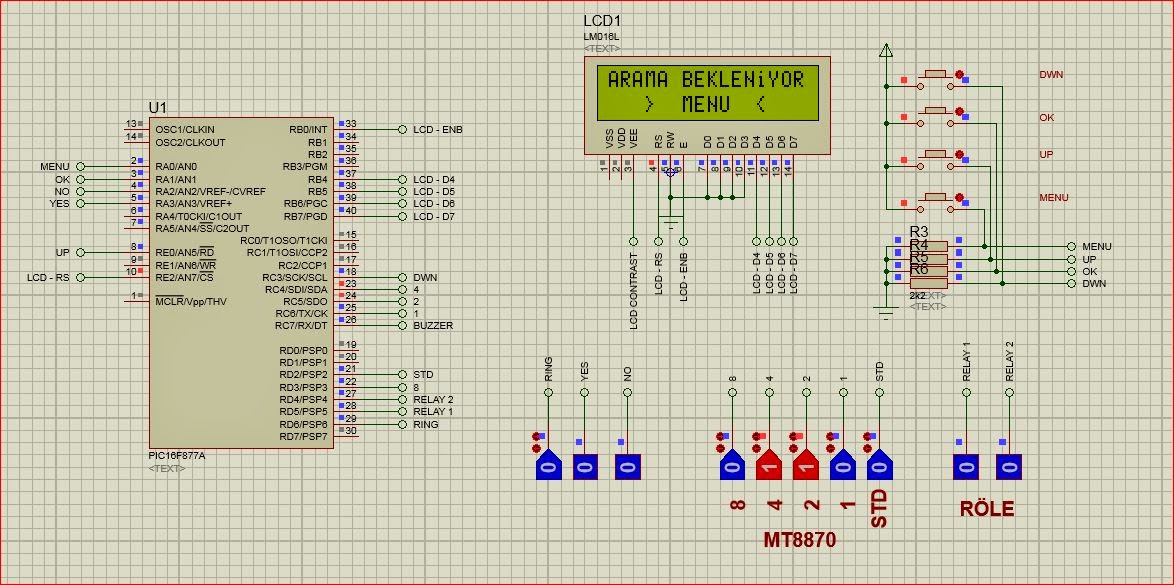

Şemada görüldüğü gibi 16F877A ve 16x2 LCD ile yapılmış ufak bir dtmf kontrol ile röle kontrol kartı gözükmektedir.

Kısaca çalışmasını anlatacak olursak: devreye ilk enerji verildiğinde arama beklenen menüye gelecektir.Bu esnada telefonun çaldığını algılaması için Opto couplerin girişine daha önceden girilen sayı kadar puls verildikten sonra kart üzerindeki 2 adet röle ile cep telefonu üzerindeki tuşları kontrol ederek gelen aramayı cevapladıktan sonra karşı taraftan tuşlanan tuşun karşılığını ekranda gösteriyor ve ayrıca tuşlara atanan görevler sayesinde 2 adet röleyi 1 yada 0 yapıyor.

Extradan olarak telefon hattının açık kalmasına karşı önlem almak için zaman aşımı süresi girilerek şayet belirlenen bu zaman aşımı süresinde herhangi bir tuşlama yapılmazsa sistem cep telefonunu kapatıyor ve hattın meşgul edilmesinin önüne geçiliyor.




Gecikme süresinin ekranda gösterimi.







Röle çıkışlarının durumlarını ekradan görebiliyoruz.









Basılan tuşun karşılığının ekranda gösterimi.




Devrenin genel çalışmasını daha iyi anlayabilmeniz için aşağıdaki videomuzu izleyebilirsiniz..



Devrenin yapımı ile ilgili ve proje amaçlı aynı tasarımdan yapmak isteyenler konu ile ilgili iletişim adresimdeki mail üzerinden ve telefonumdan bana ulaşabilirler.

İyi çalışmalar...






5 Ekim 2014 Pazar

EPE REZİSTİVİTE ÖLÇÜM CİHAZINI YAPIYORUM...!




Merhabalar..

Bu kez metal dedektörlerine olan heves ile soluğu rezistive cihazı yapımında aldım.Nasıl oldu bilmiyorum ama sanki herşey herkez bir anda seferber oldu ben bu cihazı yapayım diye.

Cihaz epe dergisinden birebir üretimdir.Fakat dergideki kart tasarımını bir kenara bırakıp kendi pcb mi çizdim.Tabi besleme kısmını bomba gibi tasarladığım için zerre sıkıntı çıkacağını sanmıyorum.

Ayrıca orjinal pcb de lcd aydınlatması olmadığı için sıkıntı yaşamamk için harici bir regülatör ilavesi kutu içerisinde hiçte hoş durmuyor açıkçası...


Bu çalışma ile ilgili ve benim yaptığım bazı güzelliklere gelince.:


Devredeki opampların olduğu analog kısımı kendi hevesim merakım doğrultusunda ve birazda analog kısmın daha stabil çalıştırılmasını hedefleyerek metal saç büktürüp modül haline getirmek istedim.1 adet kendim denemeler yaptığımda olumlu sonuçlar aldım ve gayet şık duracağı düşünerek sanayideki lazer kesici bir firmaya 1 adet net ölçülerde üzerine lazer ile temsili yazılar yazdırılmış metal yaptırdım .



Devre göründüğü üzere çok basit ben pcb yi kendi bildiğim gibi kendi kutumun ölçülerinde çizdim.Modül ile ise tasarımı daha da basitleştirdim.

devam edecek...

1 Ekim 2013 Salı

HC-06 BLUETOOT MODÜL MACERALARI



Merhabalar..

Bu sefer ki maceramız android işletim sistemi yüklü cihazlar ile bluetoot üzerinden kontrol mekanizmaları üzerine.Aslına bakarsanız yaptığımız işlem normal 433mhz haberleşen RF modüller ile aynı mantıkta sadece tek fark işin içinde android işletim sistemine ait cihazlar üzerinden kontrol edilmesi bu kontrol işlemini bluetoot üzerinden yapılması.

Temel yine aynı anlıyacağınız.Yapacağımız işlem ise çok basit fakat bu uygulama üzerine araştırma yaparken nette HC-06  modülleri ile ilgili bolca örnek olmasına rağmen bir o kadar da yanlış şema ve eksik bilgilerin yayınladığını gördüm.Demek ki her sakallıyı dedemiz sanmayacağız.Aksi taktirde bir işe başlamadan elimizdekinden de olabilir ve hevesimiz gursağımız da kalabilir.Bu da bizim gibi amatör arkadaşların sıkça karşılaştıkları olumsuzluklardan bir tanesi.

Kısaca HC-06 bluetoot modülünün çalışmasını basitçe anlatarak başlayalım.

Görüldüğü üzere modül üzerinde bulunan çeşitli bağlantı türleri ile çalışabilen bir modül.Modül üzerinde USB - SPI ve Serial haberleşme için çıkışlar mevcut.Biz serial olarak haberleştirmek daha kolayımıza geldiği için bu modül ile serial olarak data alışverişi yapacağız fakat o aşamaya gelmeden önce donanım ile ilgili daha anlatacağımız bir kaç şey daha var.

Modülümüz 3.3v ile çalışmakta.Nette dolaşan şemalarda ve hazır halde satılan pcb adatörlü modellerinde farklı bir regülatör kullanılmış.Ben ise piyasada çokça bulunan LM1117 3.3v luk regülatör entegresini kullanarak uygulamayı gerçekleştirdim.Bu arada reset pinini kimi şemalarda gösterdiği gibi kesinlikle pull-down direnci bağlamayınız.Sonra modülüm niye çalışmıyor diye döner durursunuz.

Bunun yanında birde şunları eklemek isterim.Modülün KEY ve LED isimli pinleri genel olarak kullanılmakta.LED isimli pin modülün bağlantı durumunu ikaz ediyor.Yani modül şayet bir cihaz ile eşleştirilmemiş ise devamlı yanıp sönüyor.Ne zaman ki bir eşletirme yapılır ise ozaman devamlı yanık kalıyor.Tabi aklınızda olsun bu HC-05 modülü için geçerli değil diye biliyorum hatta dikkatli olun bazen nette okuduğum kadarı ile bazı satıcılar HC-06 yerine HC-05  gönderiyorlar.



Tek fark led ve key pinlerinin farklı pinlerde olması.Diğer beslme pinleri ve haberleşme pinleri aynı yerli yerinde.

Modüle bağlandıktan sonra benim yaptığım denemelerde android işletim sisteminden gönderdiğim bilgiyi modülün çıkışını bağladığım RS232 to USB çevirici aracılığı ile pc de port dinleme programları ile dinleme yaptığımda tabletten gönderilen "MERHABA" yazısını eksiksiz ve hatasız bir şekilde ekranda görebiliyorum.

Google play üzerinden android cihazlarınıza indireceğiniz bluetoot terminal programları ile de deneme yapabilir ufak çaplı kontrol işlemleri yapabilirsiniz.

Ben nette çok uzun uğraşlar sonucu ordan alıntı burdan alıntı bir derleme yaparak android işletim sistemlerine basitçe program yazabileceğimiz " APP invertor " uygulamasını kullanarak basit bir uygulama geliştirdim.Daha üzerinde çalışmalarım devam etmekte tabiki ilerleme oldukta buradan paylaşmayı düşünüyorum.

Bunun yanında asıl iş modüle AT komutlarını göndererek istediğimiz konfigrasyonları yaptırabilmek te önemli.Şuan için üzerinde çalıştığım kendi imalatım olan deney kartımda RX girişimde bir sıkıntı olduğundan dolayı bu aşamaya kadar gelemedim.

Uygulama geliştirmek isteyen arkadaşlara faydalı olabilmesi açısından pcb kartını da sizler ile paylaşmak isterim.


Dowloand için :



Pcb dosyası ares te çizilmiştir.


Modül için ilave pcb adaptörüne para vermenize gerek yok çok basit bir şekilde kendinizde yapabilirsiniz.Bundan dolayı pcb dosyasını da paylaşıyorum.Yaptığım uygulamada bu kartın altına bir kart daha tasarladım oda rs232 den haberleşmek için.Fakat bu kısmını kendinizin yapmasını istediğim için paylaşmıyorum.Sadece biraz bahsedeceğim o kadar.

Şayet böyle bir uygulama yapmak istiyorsanız tavsiyem ilk olarak modül çalışmasını kavrayabilmek adına android cihazına bluetoot terminal programı yükleyerek bluetoot modülün de haberleşme pinlerini pc ye bağlayarak bir terminal programı ile data alış verişini kontrol etmek onu kavramak gerek diye düşünüyorum.

Bunu yaparken de dikkat etmeniz bir kaç husus var.Bu işlemi yaparken dikkat etmeniz gereken donanımsal olarak ince detaylardan biri Rs232 den haberleşme yaparken Max232 entegresini ya 3.3v ile besleyecek yada 5v ile besleyip modülün önüne transistörler ile yada gerilim bölücü dirençler ile level konvertör yapmanız gerekecek.

Bunu yaparken benim tavsiyem transistörler ile yapmanız çünki okuduğum kadarı ile modülün rx/tx pinleri bu bakımdan çok hassas olduğu hususunda bir kaç yazı okudum.Bundan dolayıdır işimi sağlama alıp ben pic ile donanım kartımı oluşturacağım için max232 yi yine 5v ile besleyip modülün haberlşeme pinlerinin önüne transistörlü level konvertör yaptım.Bundan dolayıdır ki Belkide ya gözümden kaçırdığım bir şey var rx hattım şuan için çalışmıyor.(Araştırıyorum)

Şimdi ise android kısmındaki işlemlere bakalım.:

App invetör kullanımı ile ilgili konuya hiç girmeden yaptığım uygulamayı kısaca özetleyeceğim çünki bende daha tam olarak hakim değilim bu uygulamaya.


Yanda görüldüğü üzere app invertör de ilk önce kullanılacak olan buton ve text kutucuklarını seçiyoruz ve screen bölümüne atıyoruz daha sonrasında ise kod ekranını açmıyoruz ve yapacağımız logaritma ile bu görsellere işlemler atıyoruz...


Herşey güzel de kod penceresi çok geç açıldığı için bu en büyük sorun bence.



Yine yandaki ekranda görüldüğü üzere puzzel gibi IF ELSE vs. gibi komutların aslında tutup birbirine ekleyerek istediğimiz mantığı oluşturarak uygulamalarımızı gerçekleştiriyoruz.





Bundan sonrası zaten uygulamayı kayıt edip pc ye APK dosyası olarak indirdikten sonra android cihazlarımıza yüklemesini yapıp denemeye geçme'ye kalıyor..

Benim kendi geliştirmeye çalıştığım uygulamamın yanında testlerimi yaparken Android cihazımda kullandığım güzel bir bluetoot termila programını sizlere de tavsiye edebilirim:


Google play üzerinden kolayca indirme işlemini yapabilirsiniz...

Pc tarafında denemelerimi yaptığım program ise " FxDev " hocamızın yazmış olduğu terminal programını önerebilirim.


Kendisine buradan bolca teşekkür ederim.Gayet güzel ve kullanışlı bir program olmuş.Testlerimde gayet sorunsuz çalıştırabildim.


Şuan HC-06 modülü ile maceramız buraya kadar.İlerlemeler oldukça ve vaktim oldukça gelişmeleri sizler ile paylaşmaya devam edeceğim..Kalın sağlıcakla....!
Şuan HC-06 modülü ile maceramız buraya kadar.İlerlemeler oldukça ve vaktim oldukça gelişmeleri sizler ile paylaşmaya devam edeceğim..Kalın sağlıcakla....!


20 Temmuz 2013 Cumartesi

Basit EC / TDS / PPM Metre


Merhabalar..!

Uzun zamandır yakından tanıdığım bir abimin seraları için otomasyon devreleri üzerine çalışmaktayım.Uzun süreçler ve denemeler sonrasında havalandırma otomasyonunun sonlarına geldik gibi.Şimdilerde ise sulama sistemi üzerine çalışmalarımızı devam ettirmekteyiz..

Tabi sera sahibi abimizin seralarından biri topraklı biri topraksız olduğundan dolayı topraksız tarım yapılacak olan serada bitkiler için kullanılan besin eriyiklerinin ölçülüp ayarlanması ve ayarlanan değerde sabit tutulabilmesi için otomasyonu kurmaya çalışıyoruz.

Hemen hemen arge çalışmalarının sonlarına geldik ve çalışmalar meyvelerini vermeye başladı.






Aslına bakarsanız çok basit ve denemelerim neticesinde çokta stabil çalışmakta.


Şunuda hakkını vererek belirtmek isterim ki devrenin bir kısmını Kudret hocanın sera bekçisindeki elektronik kartından esinlendim.(Denemelerimide o karttan söktüğüm malzemeler ile yaptım zaten :D arge maliyetimiz azaldı :)

Trafo üzerinden 6 v luk  ac gerilimi sensöre basıp sensör den dönen voltajı dc ye çevirip değerlendirmek hep ondan esinlendiğimiz kısımlar.



Fakat her ne kadar esinlendiğimiz kısımlar olduğu kadar bunun ile beraber bu kısımda da farklar mevcut.


Mesela gerilim bölücü dirençlerimiz vs. yapacağımız uygulamada kullanılacak olan mikro işlemcilerin adc dönüştürücüsü ne zarar vermeyecek şekilde max. voltaj vermekte..

Zaten inceleyenler olayı fark edeceklerdir.

Fark ne diye sorarsanız kendisinede söylediğimiz gibi bizim sistemiz digital'e dökeceğiz ( ekrandan tuşlar ile ec değerleri girip set edip sistem tüm ayarlamaları kendisi yapacak)  ve hocamızın ec kısmındaki tüp şeklindeki sensörün içinde oluşan yosunlaşma gibi bir derdimiz kalmayacak.En kötü ihtimal ile hafta da ayda bir sensörümüzdeki metal çubuklarımızı temizler sensörümüzü yerine takarız :D

Aman bunları kendisi ve yandaşları duymasınlar gene kıyaslamamı yapıyorsunuz aman efendim öyleydi böyleydi diye alıp vermeye başlarlar gene..

Ama büyütülecek bir şey yok.Ec ölçmek bu kadar basit işte... Hatta analog bir ölçü aleti alarak kendi gösterge çizgilerinizi kalibrasyon sıvılarının yardımı ile ibreli ec metre dahi yapabilirsiniz. :D Onuda yapacağız..!




Denemelerimi elimde besin çözeltisi olmadığı için http://www.octiva.net/projects/ppm/ sitesinde de bahsettiği şekilde sofra tuzu ile gerçekleştirdim.

Ha unutmadan Octavia.net adresindeki şema ile ilgilide çalışmalar yapıyorum fakat şemanın simetrik beslemeli olması maliyet ile birlikte işçilik bakımından gereksiz bir külfet olmakta.

Bana kalırsa bu trafolu sistem çok daha basit...Hatta güzel bir sinus dalga oluşturan osilatör devresi yapabilirseniz trafo yerine bunu kullanarak hem maliyeti düşürür hem el tipi cihazlarınızda pille çalıştırabileceğiniz basit bir ec metre devreniz olur.

Eklemek istediğim bir şey daha var.Şayet sisteminizde ph ölçümüde olacaksa tavsiyem ec sensörünüzün trafo besleme 220v uçlarını  bir röle kontağı üzerinden geçirmeniz olacaktır.Ph ile ilgili denemelere geçmedim fakat suyun içine devamlı ac akım basmak ve bu sistem ile beraber ph sensörü de kullanmak sensör üzerinde olabilecek en ufak bir sıkıntıda ph ölçümlerinizi nasıl etkiler bilemiyorum.Fakat tavsiye etmiyorum...

Sensöre gelince.Unutmadan söylemek lasım Sensör kendi imalatım olup deneme aşamasındadır.Ama prinç çubuklar ile yapılmasına rağmen gayet iyi ve stabil çalışmakta.Kendi sensörünü yapacak olan arkadaşlara tavsiyem odur ki sıvı izalasyonu için beyaz silikon zaten iletken gibi değer gösteriyor.Şeffaf silikon ise kuruması çok uzun sürmesi ile birlikte elastik olmasından dolayı ısı değişimlerinden dolayı kullanılan çubukların arasına su sızmasına ve bu da daha kararsız ölçümler yapmanıza sebep olacaktır.Bu olay tecrübe ile sabittir.

Peki sen nasıl yaptın kardeşim diyecek olursanızda püf noktasının :





Yukarıdaki malzeme benim denemelerimde delrinden tornada yaptırdığım içi boş silindirin içine pirinç çubukları yerleştırdikten sonra hamur haline getirip içine teptiğim ve donduktan sonra delik delinip diş dahi çekilebilen sertliğe ulaşılabilen malzemedir.

Anladığım kadarı ile sertleşmesinden dolayı ve ısı değişimlerinden pek fazla etkilenmediğinden dolayı pirinç çubukların sabit durması oynamaması ve çubukların arasına su sızmadığı için çok kararlı bir ölçüm yapmanızı sağlıyor..

Vallahi sayın seyirciler.İş yerindeki labaratuvarda kullanılan ec metreleri ve sensörlerini inceledim.Tamam kabul hassas ölçümler örneklemeler yapıp gerçek üstü sonuçlar veriyor.Fakat böyle bu tarz işler için sadece sensörü 1.500 tl olan ürünler kullanmanında hiç bir manası yok...

Sensörünün maliyeti ne derseniz 3-4 sensör çıkacak kadar delrin aldım priç çubuklar ve yukarıdaki hamur malzeme ve tornacı ile maliyeti 50tl yi geçmedi herhalde.

Çalışmalarımın devamı geldikçe yayınlamaya ve paylaşmaya devam edeceğim.Her ne kadar ticari amaçlı baksamda bazı niyeti bozuk arkadaşların yalancıktan tavırlarına karşılık elimden geldiği kadar bir çok şeyi sizler ile paylaşacağım...

DEVAMI GELECEK...!

5 Haziran 2013 Çarşamba

8x8 DOTMATRİX & 16F877A İLE KAYAN YAZI

Merhabalar..!

   Bu kez sizlere yine bir öğrenci arkadaş için yapmış   olduğum minik bir proje ödevini anlatacağım.Aslında     Çok basit nette bu uygulama ile ilgili dünyalar kadar      bilgi tecrübe ve döküman paylaşılmış.Fakat kendinizin birşeylerin mantığını çözüp çalıştırması kadar güzel birşey yok.



Devremizi merak edenlere üst ve alt kısımlarından çekilmiş 2 adet foto. bir çok malzeme smd olup 8x8 matrix displayin alt kısmı kadar bir pcb üzerine tasarımı yapılıp montajlanmıştır.

İsteğe göre işlemci modeli değiştirilebilir.
( İlk sipariş verildiği esna da






Devremizin çalışmasından kısa bir görüntü.Devreye istediğiniz yazıyı yazıp göndereiyoruz.İsterseniz animasyon ufak tefek hareketlilik ve görsellik katacak şeyleri de yazılımsal olarak sizin için oluşturup düzenleyip anahtar teslim gönderiyorum
